商品の詳細:
|
| 寸法: | 22.9インチ | タイプ: | Si TFT-LCD、LCM |
|---|---|---|---|
| 輝度: | 500 cd/m の ² （Typ。） | コントラスト比: | 1000:1 （Typ。） （TM） |
| 視野角: | 89/89/89/89 （Typ。） （CR≥10） | オペレーティング・モード: | Transmissive AHVA、普通黒い |
| 光源: | WLED、LEDの運転者との50K時間、 | フレーム レート: | 60 hz |
| タッチ パネル: | なし | のために設計されている: | 伸ばされた棒 |
| ハイライト: | auo lcd スクリーン,auo LCD の表示 |
||
1.General記述

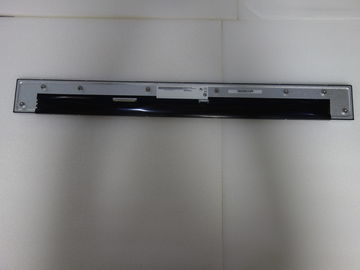

この指定は22.9インチ全体の色AHVA （IPSそっくりの） TFT-LCDモジュールG229HAN01.0に適用します。
表示はFHD [1920年支えます（H） X 165 （V）]スクリーン フォーマットおよび16.7M色（8ビットを調整して下さい）。すべての入力信号はcomaptible LVDSインターフェイスです。
2.Display特徴
| 項目 | 単位 | 指定 |
| スクリーンの対角線 | [mm] | 581.01 （22.9"） |
| 作用面積 | [mm] | （v） 578.88 （h） X 49.7475 |
| ピクセルH x V | 1920x165 | |
| ピクセル ピッチ | [um] | 301.5 × 301.5 |
| ピクセル整理 | R.G.B. 縦縞 | |
| 表示モード | 黒いAHVAモード、普通 | |
| 白い光（中心） | [cd/m2] | 500 cd/m2 （Typ。） |
| 対照の比率 | 1000 （Typ。） | |
| 光学応答時間 | [msec] | 25ms |
| わずかな入力電圧VDD | [ボルト] | 5V （Typ） |
| パワー消費量（VDDライン+ LEDライン） | [ワット] | 7.53W |
| 重量 | [グラム] | 460 （Typ） |
| 物理的なサイズ | [mm] | 587.08 （h） X 62.05 （v） x10.21 （d） Typ |
| 電気インターフェイス | 単一LVDS | |
| サポート色 | 16.7M色は、8ビットを調整します | |
| 表面処理 | 、3H防眩 | |
| RoHSの承諾 | RoHSの承諾 | |
温度較差の操作 貯蔵（船積み） |
[oc] [oc] |
0~ 50 -20~ 60 |
3.Optical特徴
| 項目 | 単位 | 条件 | 最少。 | Typ。 | 最高。 | ノート |
視野角 |
[程度] | 横の（右の） CR >10 （残っている） | 89 89 | - | | |
| 縦の（） CR > 10 （） | 89 89 | - | ||||
| 対照の比率 | 正方向 | 800 | 1000 | - | 3 | |
応答時間 |
[msec] | 上げます時間（TrR）を | 13 | | ||
| 落下時間（TrF） | 12 | |||||
| 上昇+落下 | 25 | |||||
色/色度座標（CIE） | 赤いx | TBD | TBD | TBD | | |
| 赤いy | TBD | TBD | TBD | |||
| 緑x | TBD | TBD | TBD | |||
| 緑y | TBD | TBD | TBD | |||
| 青いx | TBD | TBD | TBD | |||
| 青いy | TBD | TBD | TBD | |||
色は（CIE）白を調整します | 白いx | TBD | TBD | TBD | ||
| 白いy | TBD | TBD | TBD | |||
| 中央光 | [cd/m2] | 400 | 500 | 6 | ||
| 光の均等性 | [%] | 70 | 75 | 7 | ||
| 色の全域 | % | 72 |
4.Materials
4.1毒性
表示モジュールでどこでも使用された発癌性材料がありません。有毒な材料が使用されれば、責任があるAUOの毒物学者によって見直され、承認されます。
4.2燃焼性
モジュールの燃焼性の等級UL94-V1に会わない電装品を含む全部品は燃焼性の評価の例外の承認審査方式を完了します。
プリント基板は材料によって評価された94-V1からまたはよくするためになされます。実際のULの燃焼性の評価はプリント基板で印刷されます。
